Rozdiel medzi CFCHS a CHS profilom

Pri navrhovaní oceľových konštrukcií sa často používajú skratky CHS, CFCHS, RHS a SHS. Ich význam súvisí najmä s tvarom prierezu, spôsobom výroby a zamýšľaným použitím profilu.

Kruhový dutý profil (CHS) a obdĺžnikový dutý profil (RHS) sú dva bežné typy konštrukčných oceľových profilov používaných v stavebníctve. CFCHS označuje za studena tvarovaný kruhový dutý profil, zatiaľ čo CHS je všeobecné označenie kruhového dutého profilu bez toho, aby samotná skratka vždy určovala konkrétny výrobný postup.

Čo znamená CHS a CFCHS

CHS - kruhový dutý profil

Kruhový dutý profil (CHS) je kovový profil, ktorý sa vyznačuje kruhovým prierezom a dutým vnútorným priestorom.

Kruhový dutý profil (CHS) je za studena tvarovaný dutý profil alebo krabicový profil, čo je dutý oceľový profil tvarovaný ako okrúhla rúra alebo potrubie.

CHS, ako už názov napovedá, označuje oceľové rúry s kruhovým prierezom.

Tieto rúry sa vyrábajú procesom tvárnenia za tepla alebo za studena, výsledkom čoho je bezšvíková alebo zváraná konštrukcia.

CFCHS - za studena tvarovaný kruhový dutý profil

Označenie CFCHS bližšie špecifikuje výrobný postup: ide o kruhový dutý profil tvarovaný za studena.

RHS je vytvorený z plochého oceľového plechu, ktorý je valcovaný do obdĺžnikového tvaru.

Pri CFCHS sa oceľový pás alebo plech tvaruje pri teplote nižšej, než je teplota potrebná na rekryštalizáciu ocele, a následne sa vytvorí kruhový prierez.

Rozdiel medzi označeniami CFCHS a CHS preto spočíva predovšetkým v presnosti názvu:

• CHS opisuje kruhový dutý konštrukčný profil podľa tvaru prierezu.
• CFCHS opisuje kruhový dutý profil podľa tvaru aj podľa spôsobu výroby, teda ako za studena tvarovaný profil.

Nie každý CHS musí byť automaticky CFCHS, pretože CHS môže byť vyrobený tvárnením za studena, tvárnením za tepla, zváraním alebo ako bezšvíkový výrobok podľa príslušnej normy a technickej špecifikácie.

Rozdiel medzi CFCHS a CHS v jednej tabuľke

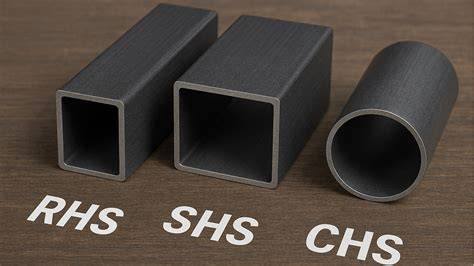

CHS, CFCHS, RHS a SHS ako duté konštrukčné profily

Dutý profil označuje kovový profil s prázdnym vnútorným priestorom, ktorý má tvary ako štvorcové, obdĺžnikové, kruhové alebo zákazkové prevedenia.

Pojem „dutý profil“ je široká kategória, ktorá zahŕňa rôzne tvary vrátane štvorcových, obdĺžnikových, kruhových a iných vlastných tvarov.

Tieto profily sú navrhnuté tak, aby poskytovali štrukturálnu pevnosť a stabilitu a zároveň minimalizovali hmotnosť.

Duté profily sa často vyrábajú z kovov, ako je oceľ, hliník alebo iné zliatiny.

Výber materiálu závisí od faktorov, ako sú požiadavky na pevnosť, odolnosť proti korózii a zamýšľané použitie.

RHS - obdĺžnikový dutý profil

Obdĺžnikový dutý profil (RHS) je kovový profil charakterizovaný obdĺžnikovým prierezom a dutým vnútorným priestorom.

Obdĺžnikový dutý profil je obdĺžnikový oceľový profil s obdĺžnikovým dutým prierezom po celej dĺžke, ktorý sa používa v širokej škále stavebných a inžinierskych projektov.

Obdĺžnikové duté profily (RHS) sú tiež známe ako za studena tvarované duté profily alebo krabicové profily.

RHS sa bežne používa v stavebníctve a výrobe vďaka svojej štrukturálnej účinnosti a prispôsobivosti.

Jeho obdĺžnikový tvar a rôzne veľkosti ponúkajú všestrannosť pri splnení špecifických technických požiadaviek.

SHS - štvorcový dutý profil

Štvorcový dutý profil (SHS) označuje typ kovového profilu, ktorý má štvorcový prierez a je vo vnútri dutý.

Duté štvorcové profily (SHS), známe aj ako duté profily tvarované za studena alebo krabicové profily, sú jedným z najuniverzálnejších stavebných materiálov v stavebníctve.

SHS, ktorý sa široko používa v stavebníctve a výrobe, ponúka výhody, ako je pomer pevnosti a hmotnosti, konštrukčná všestrannosť a jednoduchá výroba.

Jeho čistý geometrický tvar a rôzne veľkosti ho robia vhodným pre rámy budov, nosné konštrukcie, stroje a iné aplikácie.

Výroba CFCHS a CHS profilov

RHS aj CHS môžu byť vyrábané ako zvárané alebo bezšvíkové profily podľa konkrétnej normy, priemeru, hrúbky steny a požiadaviek projektu.

RHS je vytvorený z plochého oceľového plechu, ktorý je valcovaný do obdĺžnikového tvaru.

Následne sa zvára metódou vysokofrekvenčného elektrického odporového zvárania (ERW).

Na druhej strane RHS označuje oceľové rúry s obdĺžnikovým alebo štvorcovým prierezom.

Tieto sa zvyčajne vyrábajú procesom tvárnenia za studena, kde sa ploché oceľové pásy valcujú do požadovaného tvaru a zvárajú sa pozdĺž švu.

CHS je vytvorený z okrúhlej oceľovej rúrky, ktorá je narezaná na dĺžku a potom valcovaná do kruhového tvaru.

Zvára sa dvoma spôsobmi - ERW pre menšie priemery a zváraním pod tavivom (SAW) pre väčšie priemery.

Pri CFCHS je podstatné, že kruhový tvar vzniká tvárnením za studena, teda mechanickým formovaním oceľového pásu alebo plechu pri okolitej teplote.

Výrobný proces môže ovplyvniť zvyškové napätia, tvarovateľnosť, polomer zakrivenia, rozmery, vlastnosti zvaru a správanie profilu pri ďalšom spracovaní.

Výrobné procesy pre CHS a RHS, aj keď sú v niektorých ohľadoch podobné, majú výrazné rozdiely, ktoré ovplyvňujú vlastnosti konečného produktu.

Prierezový tvar a jeho vplyv na vlastnosti

Hlavný rozdiel medzi CHS a RHS spočíva v ich prierezových tvaroch a tým aj v ich štrukturálnych vlastnostiach a aplikáciách.

CHS, ako už názov napovedá, má kruhový tvar, s rovnomernou hrúbkou steny po obvode.

Na druhej strane má RHS obdĺžnikový tvar prierezu s ostrými štvorcovými rohmi a rôznou hrúbkou steny pozdĺž jeho dĺžky a šírky.

Tento tvar poskytuje RHS výrazné výhody pre aplikácie vyžadujúce rovné povrchy na spájanie alebo estetické účely.

Kruhový tvar umožňuje rovnomernú pevnosť vo všetkých smeroch, vďaka čomu je ideálny pre konštrukcie, ktoré musia odolať radiálnemu namáhaniu, ako sú veže, stožiare a potrubia.

Výhody kruhového prierezu CHS a CFCHS

• Rovnomerné rozloženie napätia po obvode.
• Dobrá odolnosť proti torzným silám.
• Dobrá torzná a ohybová tuhosť.
• Rovnaké vlastnosti vo všetkých smeroch pri zaťažení.
• Vhodnosť pre stĺpy, stožiare, veže a tlačené prvky.
• Elegantný a moderný vzhľad.

Profily CHS majú vo všeobecnosti lepšiu odolnosť voči torzným silám a rovnomerné rozloženie napätia, vďaka čomu sú ideálne pre stĺpy a tlačné prvky.

Kruhové rúry ponúkajú dobrú torznú a ohybovú tuhosť, ľahko sa vyrábajú rezaním a zváraním a často dodržiavajú štandardizované rozmery pre konzistenciu a kompatibilitu.

Výhody obdĺžnikového prierezu RHS

• Ploché strany uľahčujú spájanie s ďalšími prvkami.
• Rovné hrany zjednodušujú montáž obkladov a fasád.
• Profil sa ľahko pripája k doskám, plechom a iným pravouhlým prvkom.
• Obdĺžnikový tvar umožňuje efektívne využitie priestoru.
• Profil môže mať odlišné vlastnosti v dvoch hlavných osiach.

Obdĺžnikový tvar uľahčuje spojenie sekcií s inými sekciami v pravom uhle.

Okrem toho rovné hrany umožňujú ľahšiu integráciu s inými stavebnými materiálmi, ako je sklo a drevo.

RHS často umožňuje jednoduchšie spoje a ľahšiu výrobu vďaka svojim plochým povrchom.

Mechanické vlastnosti a návrh konštrukcie

Mechanické vlastnosti profilov konštrukčnej ocele sú rozhodujúce pri určovaní ich vhodnosti pre špecifické aplikácie.

RHS aj CHS triedy AS1163 C350 vykazujú podobné vlastnosti, ako je vysoká pevnosť a dobrá zvárateľnosť.

RHS môže mať mierne vyšší moment zotrvačnosti a hodnoty prierezového modulu v porovnaní s CHS rovnakých rozmerov kvôli efektívnejšiemu využitiu materiálu v obdĺžnikovom tvare.

Pri tomto porovnaní však treba vždy presne definovať, čo znamená „rovnaký rozmer“: môže ísť o rovnakú vonkajšiu výšku, rovnakú plochu prierezu, rovnakú hmotnosť na meter alebo rovnakú plochu materiálu.

Prierezové vlastnosti sa preto nemajú posudzovať iba podľa označenia profilu, ale podľa konkrétnych rozmerov, hrúbky steny, polomerov rohov, oceľovej triedy a spôsobu zaťaženia.

RHS aj CHS poskytujú štrukturálnu pevnosť a stabilitu pri súčasnom znížení hmotnosti v porovnaní s plnými profilmi.

Vďaka svojmu uzavretému tvaru vykazujú duté profily vynikajúcu torznú a ohybovú tuhosť.

Táto vlastnosť zaisťuje stabilný výkon pri pôsobení krútiacich alebo ohybových zaťažení.

Konštrukcia dutých profilov umožňuje zachovať štrukturálnu pevnosť a zároveň minimalizovať hmotnosť.

Táto konštrukcia umožňuje dutým profilom poskytovať vysokú štrukturálnu pevnosť pri prenášaní zaťaženia, čo je vhodné pre projekty, kde je dôležitá hmotnosť.

Úloha hrúbky steny, priemeru a oceľovej triedy

Samotné označenie CFCHS alebo CHS neurčuje nosnosť profilu.

Nosnosť a tuhosť závisia od vonkajšieho priemeru, hrúbky steny, dĺžky prvku, spôsobu uloženia, typu zaťaženia, oceľovej triedy, kvality zvaru a možného vzperu.

Pri CHS sa rozmery zvyčajne uvádzajú ako vonkajší priemer a hrúbka steny.

Pri RHS a SHS sa rozmery zvyčajne uvádzajú ako vonkajšia výška, vonkajšia šírka a hrúbka steny.

Teoretická hmotnosť kg/m = (Vonkajší priemer - HMOTNOSŤ) * HMOTNOSŤ * 0,0246615

Pri výbere profilu treba rozlišovať medzi nominálnym rozmerom, skutočným vonkajším rozmerom, menovitou hrúbkou a skutočnou hrúbkou po zohľadnení tolerancií.

Výber materiálu závisí od faktorov, ako sú požiadavky na pevnosť, odolnosť proti korózii a zamýšľané použitie.

Duté profily sa zvyčajne vyrábajú z kovov, ako je oceľ, hliník a rôzne zliatiny.

Oceľové triedy a norma AS1163

AS1163 C350 je štandardná špecifikácia v Austrálii pre duté profily z konštrukčnej ocele tvarované za studena, vrátane obdĺžnikových dutých profilov (RHS) a AS1163 C350 CHS.

Špecifikácia AS1163 C350L0 CHS sa týka konkrétnej triedy a typu ocele používanej v konštrukčných aplikáciách, najmä v Austrálii a na Novom Zélande.

Trieda C350 ponúka dobrú rovnováhu medzi pevnosťou a tvarovateľnosťou.

S minimálnou medzou klzu 350 MPa spadá do stredne pevnej kategórie konštrukčných ocelí.

Oceľ C350 má vo všeobecnosti dobrú zvárateľnosť vďaka jej kontrolovanému chemickému zloženiu.

Označenie L0 znamená, že nie sú špecifikované žiadne špecifické požiadavky na rázovú húževnatosť.

AS1163 C350L0 CHS je široko dostupný v Austrálii a na Novom Zélande, čo z neho robí cenovo výhodnú voľbu pre mnohé projekty v týchto regiónoch.

Stojí za zmienku, že zatiaľ čo AS1163 C350L0 CHS je všestranná a široko používaná špecifikácia, výber triedy ocele by mal byť vždy založený na špecifických požiadavkách každého projektu.

Výber medzi CFCHS, CHS a RHS podľa použitia

Kedy je vhodný CFCHS alebo CHS

CHS sa často používa pri konštrukcii konštrukčných stĺpov a nosníkov, najmä vo viacposchodových budovách, priemyselných zariadeniach a konštrukciách s veľkým rozpätím.

Vysoký pomer pevnosti a hmotnosti z CHS robí výbornú voľbu pre konštrukciu väzníkov a priestorových rámov.

Profily CHS sa často používajú pri stavbe mostov, najmä pre oblúkové mosty a priehradové mosty.

Vďaka odolnosti proti korózii a pevnosti AS1163 C350L0 CHS je vhodný na použitie v konštrukciách na mori, ako sú ropné plošiny, základy veterných turbín a námorné terminály.

Okrem konštrukčných aplikácií sa CHS často používa v architektonických prvkoch, ako sú zábradlia, balustrády a dekoratívne fasády.

Rúry CHS ponúkajú elegantný, moderný vzhľad, ktorý sa často uprednostňuje v exponovaných konštrukčných prvkoch alebo architektonických prvkoch.

Kedy je vhodný RHS

AS1163 C350 RHS je preferovaný pred CHS v niekoľkých kľúčových aplikáciách, kde jeho špecifické vlastnosti ponúkajú výhody.

Jedna primárna aplikácia je v stavebníctve, najmä pre rámy, priehradové nosníky a nosníky.

Obdĺžnikový tvar RHS poskytuje rovné povrchy, ktoré uľahčujú spojenie a pripevnenie k iným konštrukčným prvkom, ako sú stĺpy a dosky.

AS1163 C350 RHS je často uprednostňovaný v infraštruktúrnych projektoch, ako sú mosty a chodníky, kde pravouhlý prierez umožňuje efektívne využitie priestoru a väčšiu všestrannosť v dizajne.

Rovnomerné rovné hrany profilov RHS zjednodušujú montáž obkladových alebo fasádnych materiálov, čím prispievajú k estetickému a funkčnému výkonu konštrukcie.

Geometria profilov RHS je vhodná aj pre aplikácie vyžadujúce konštrukčné prvky so špecifickými rozmermi a nosnosťou, ktoré zaisťujú optimálne využitie materiálov a efektvny konštrukčný návrh.

Profily RHS sú zvyčajne ľahšie dostupné a na niektorých trhoch môžu byť nákladovo efektívnejšie.

Kedy použiť kombináciu profilov

V praxi mnohé štruktúry využívajú kombináciu profilov CHS a RHS na optimalizáciu výkonu, estetiky a nákladovej efektívnosti.

Výber medzi RHS a CHS závisí od špecifických konštrukčných požiadaviek a konštrukčných úvah.

Inžinieri a dizajnéri si často vyberajú medzi RHS a CHS na základe špecifických požiadaviek projektu, ako je nosnosť, estetika, jednoduchosť výroby a celkové usporiadanie konštrukcie.

Spájanie, zváranie a montáž

Duté profily sa dajú vyrobiť procesmi ako rezanie a zváranie a dajú sa ľahko spojiť.

Tento pohodlný výrobný a spojovací proces pomáha zjednodušiť konštrukciu a výrobu a zvyšuje efektivitu.

Pri RHS ploché steny uľahčujú priloženie spojovacích plechov, skrutkových spojov, konzol a ďalších pravouhlých prvkov.

Pri CHS môže byť napojenie konštrukčných prvkov náročnejšie, pretože zakrivený povrch neposkytuje rovnako veľkú rovnú kontaktnú plochu.

Na druhej strane kruhový prierez poskytuje symetrické vlastnosti a môže byť výhodný pri spojoch a zaťaženiach pôsobiacich z rôznych smerov.

Polomery rohov RHS a CHS môžu ovplyvniť ich vhodnosť pre určité aplikácie.

RHS má zvyčajne ostrejšie rohy v porovnaní s CHS, čo môže ovplyvniť jednoduchosť výroby a zvárania.

Rozmery a hmotnosť profilov

CFCHS a CHS sa vyrábajú v mnohých priemeroch a hrúbkach steny.

Továrne na oceľové rúry Youfa distribuujú a vyrábajú okrúhle duté profily s priemerom od 21 mm do 273 mm a sú predávané doma aj v zahraničí.

Kruhový dutý profil je všeobecne dostupný v dĺžkach 5,8 metra a 6 metrov v triede A, triede B, S235 S195; na základe veľkého objednaného množstva sú k dispozícii aj iné dĺžky a trieda C, S355 alebo iné triedy.

Obdĺžnikové duté profily RHS sú dostupné v rozmeroch od menších profilov 20*40 až po veľké profily 400*600.

Štvorcové duté profily SHS sa vyrábajú v rozmeroch od 20x20 mm do 400x400 mm.

Všeobecne sú dostupné v dĺžkach 5,8 metra a 6 metrov v triede A, triede B, S235 S195; na základe veľkého objednaného množstva sú k dispozícii aj iné dĺžky a trieda C, S355 alebo iné triedy.

Pre vašu informáciu, kg/m sa vzťahuje na kilogramy na meter profilu, napríklad teoretická hmotnosť 6,0 metrového štvorcového oceľového dutého profilu s rozmermi 50 x 50 x 3 mm (SHS) (4,49 kg/m) by bola spolu 26,94 kg (6 x 4,49).

Materiály a ochrana proti korózii

Duté profily sa často vyrábajú z materiálov, ako je oceľ, hliník alebo iné zliatiny.

SHS sa často vyrába z materiálov ako oceľ alebo hliník, spĺňa priemyselné normy a možno ho ošetriť proti korózii.

Duté profily sa zvyčajne vyrábajú z kovov, ako je oceľ, hliník a rôzne zliatiny.

Táto rozmanitosť umožňuje dutým profilom spĺňať materiálové vlastnosti požadované pre rôzne inžinierske projekty.

Oceľové duté profily môžu byť dodávané v rôznych triedach, pričom výber závisí od požadovanej pevnosti, zvárateľnosti, tvarovateľnosti, húževnatosti a odolnosti proti korózii.

Špecifikácie dutého oceľového profilu zahŕňajú triedy 302, 304, 316 a 430.

Technické vyhotovenie môže zahŕňať valcovanie za tepla, zváranie a ťahanie za studena.

Povrch môže byť valcovaný za tepla, morený alebo leštený.

Chemické zloženie a mechanické vlastnosti sa musia posudzovať podľa príslušnej normy a konkrétneho materiálového certifikátu.

Čo skontrolovať pri objednávaní profilu

• Presné označenie profilu, napríklad CHS alebo CFCHS.
• Vonkajší priemer alebo rozmery strán.
• Hrúbku steny.
• Dĺžku jednotlivých kusov.
• Oceľovú triedu.
• Výrobnú technológiu.
• Požadovanú normu.
• Typ povrchovej úpravy.
• Tolerancie rozmerov.
• Požiadavky na zváranie a kontrolu zvaru.
• Certifikáty a materiálové skúšky.

Materiály, ktoré poskytujeme, sú úplne overiteľné, od certifikátu o skúške surovín až po konečný rozmerový výkaz.

Duté profily často dodržiavajú štandardizované rozmery pre konzistenciu a kompatibilitu.

Duté profily značky Youfa sú certifikované podľa noriem ISO 9001, ISO 18001, FPC a CE a spĺňajú normy JIS G3466, ASTM A500 a EN10219.

Duté profily CHS značky Youfa sú certifikované podľa noriem ISO, UL a CE.

Tabuľka veľkostí okrúhlych/kruhových dutých profilov uvádza normy JIS G3444, ASTM A53, ASTM A795 a EN10219, EN10255, EN39, BS1387, BS1139.

Rozdiel medzi dutým profilom a I-nosníkom

Duté profily sú kovové profily s dutým vnútrom, dostupné v tvaroch ako štvorcový, obdĺžnikový alebo kruhový, bežne používané v stavebníctve a výrobe.

Ich pevnosť je zabezpečená vonkajšími okrajmi profilu.

I-nosníky majú prierez v tvare I s pevnou prírubou a stojinou.

Nosníky v tvare I, ktoré sa bežne používajú v stavebníctve, rozkladajú hmotnosť pozdĺž dĺžky konštrukcie a zabezpečujú jej pevnosť.

Výber medzi nimi závisí od špecifických konštrukčných požiadaviek a konštrukčných úvah.

Najčastejšie otázky o CFCHS a CHS

Je CFCHS to isté ako CHS?

CFCHS a CHS označujú kruhové duté profily, ale CFCHS obsahuje dodatočnú informáciu o tom, že profil bol tvarovaný za studena.

Je každý CHS vyrobený za studena?

Nie. CHS je všeobecné označenie kruhového dutého profilu, ktorý môže byť vyrobený rôznymi výrobnými postupmi podľa normy a technickej špecifikácie.

Je CFCHS pevnejší ako CHS?

Samotné označenie CFCHS neznamená automaticky vyššiu pevnosť ako pri inom CHS.

O vhodnosti profilu rozhodujú konkrétne rozmery, hrúbka steny, materiál, výrobná norma a podmienky zaťaženia.

Kedy je lepší kruhový profil?

Profily CHS majú vo všeobecnosti lepšiu odolnosť voči torzným silám a rovnomerné rozloženie napätia, vďaka čomu sú ideálne pre stĺpy a tlačné prvky.

Kedy je lepší obdĺžnikový profil?

Profily RHS často umožňujú jednoduchšie spoje a ľahšiu výrobu vďaka svojim plochým povrchom.

Môžu sa CHS a RHS použiť v jednej konštrukcii?

V praxi mnohé štruktúry využívajú kombináciu profilov CHS a RHS na optimalizáciu výkonu, estetiky a nákladovej efektívnosti.

Aké normy sa používajú pri dutých profiloch?

Duté profily môžu spĺňať normy JIS G3466, ASTM A500 a EN10219.

Pri kruhových dutých profiloch sa uvádzajú aj normy JIS G3444, ASTM A53, ASTM A795, EN10219, EN10255, EN39, BS1387 a BS1139.

Výber triedy ocele by mal byť vždy založený na špecifických požiadavkách každého projektu.
